Instalación Inverter vision three

Observe todas Instrucciones de seguridad y requisitos para el instalador.

Observe las Especificaciones para el lugar de instalación y las distancias de instalación máxima y mínima para el inversor, el contador y la batería.

Compruebe si el estado de la pared y el material de montaje adjunto son adecuados para soportar el peso del producto del inversor (22 kg).

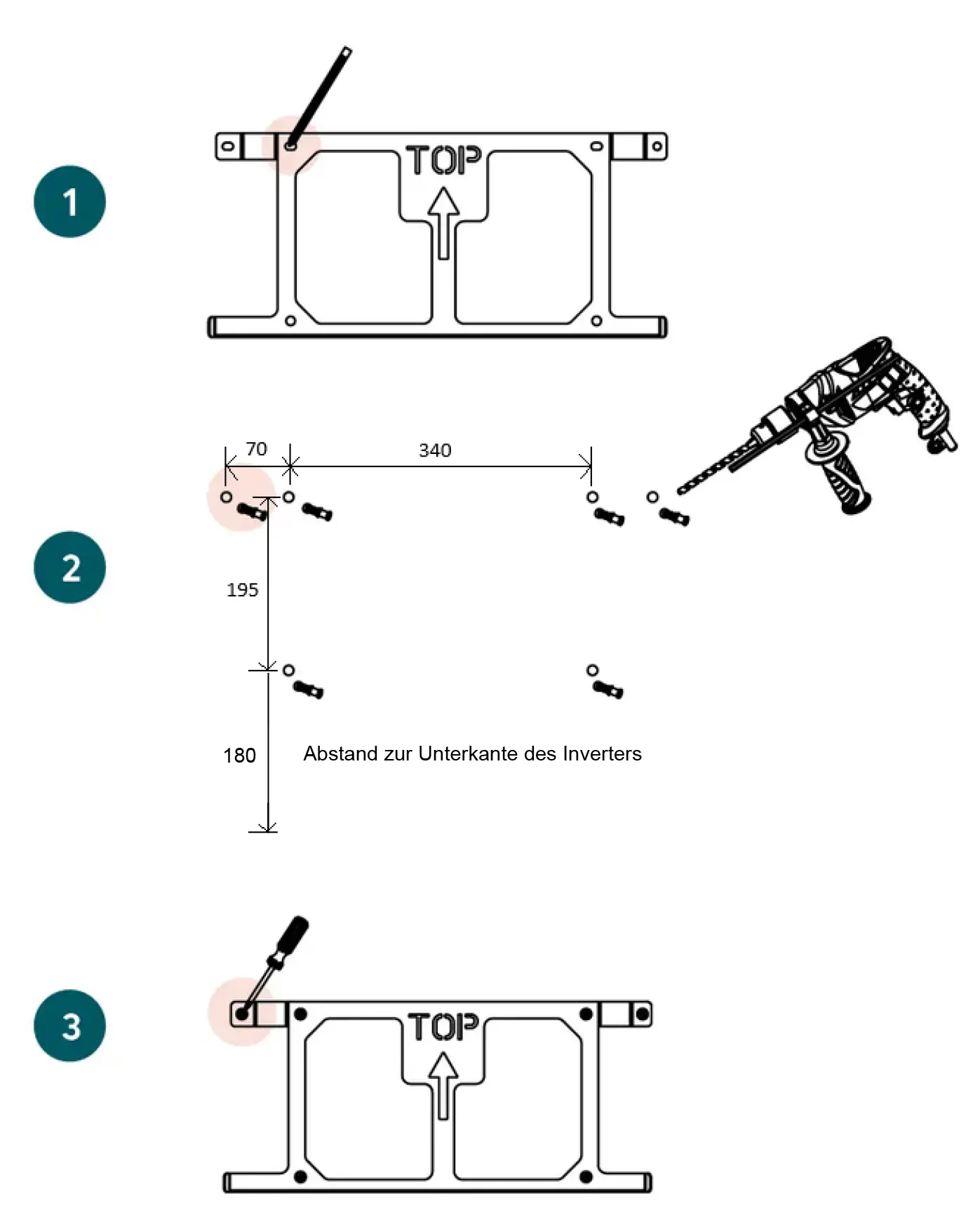

• Marque los orificios de perforación con el soporte mural y los orificios de perforación
• Monte el soporte mural

• Cuelgue con cuidado el inversor en el soporte mural
• Fije el inversor al soporte mural

Tenga en cuenta la Información sobre los requisitos de los cables y los radios de curvatura mínimos para inversor, contador y batería.

Observe las Explicaciones sobre el Crimpado de conectores FV.

El volumen de suministro incluye conectores FV Stäubli MC4 Evo 2A, que son compatibles con las tomas de conexión FV Stäubli del inversor. Los conectores FV Stäubli son compatibles con otros tipos de conectores Stäubli MC4.

•
  Pele el cable de CC FV a una longitud de 6,0 - 7,5 mm. ¡Asegúrese de no dañar ningún hilo!
•
  Engarce el cable de CC a los conectores FV Asegúrese de que la polaridad es correcta al asignar los contactos de las clavijas FV

•

  Conecte el cable de CC PV a PV+ y PV-Debe oírseun "clic".
•
  compruebe la correcta conexión tirando de la clavija (fuerza de control máx. 20 N)

El cable de CC de la batería está incluido en el volumen de suministro del Battery vision top pack.

•
  Conecte el enchufe a BAT+ y BAT-Debe oír un "clic".

La antena está incluida en el volumen de suministro del Inverter vision three.

• Retire la funda protectora de goma de la conexión de la antena
• Atornille la antena

El cable BMS es un cable de red estándar (incluido con el Battery vision top pack).

• Conecte el cable de comunicación a la salida BMS
• Apriete el alivio de tensión (también junta exterior)

El Inverter vision three se conecta directamente al router a través de una conexión LAN. El cable LAN no se incluye en el volumen de suministro.

• coloque una carcasa de enchufe impermeable (incluida en el volumen de suministro) en el lado del inversor para proteger y aliviar la tensión del enchufe
• Conecte el inversor al router

En casos excepcionales, se puede establecer una conexión WLAN para una conexión inalámbrica a una WLAN en las proximidades del inversor.

• Asegúrese de que la antena está atornillada al inversor
• Utilice la Pro app de Solarwatt para realizar los ajustes de la WLAN

Más explicaciones sobre Integración del inversor en la red local a través de WLAN.

Inverter vision three está diseñado para funcionar en la red trifásica, con una tensión de 220/230/240 V y una frecuencia de 50/60 Hz.
Los demás requisitos técnicos deben cumplir los requisitos de la red pública local.

Tenga en cuenta los Requisitos de los cables y radios de curvatura para inversor, contador y batería.

El enchufe AC / BACKUP se incluye en el volumen de suministro del inversor tres.

• Desaislar y pelar el cable
• Engarce los terminales en el cable

• Pase el cable de CA por los componentes del enchufe de CA
• Conecte los extremos del cable de conexión a la red y del cable de reserva según la designación de los hilos en el enchufe

• Asegure la contratuerca
• Conecte el cable de red a la conexión BACKUP/GRID
• Cierre y fije el clip de seguridad

El cable de toma de tierra no está incluido en el volumen de suministro. El terminal para el cable de toma de tierra se incluye en el volumen de suministro del inversor tres.
